AN-APF有源滤波器的取样电流互感器如何选择？精度如何计算？

电力系统中，无功补偿柜和有源滤波柜都需要进行电流采样，一般电容采样在系统侧，有源采样在负载侧。那么问题来了？互感器如何选择？计算方法如何？

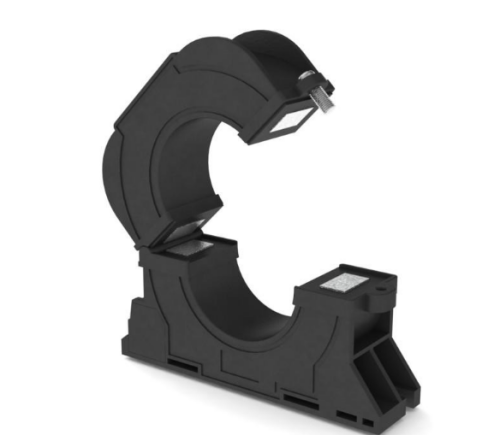

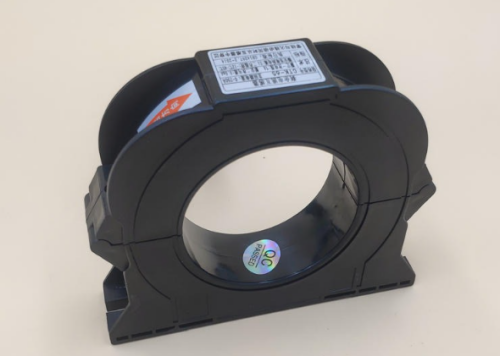

电流互感器将大电流变成小电流，计算时将二次侧电流乘以电流互感器的变比即可。比如说：1000/5的电流互感器，变比为200，即：当二次侧电流为1A时，一次电流为200A。一般电路互感器有多组接线，1S1、1S2；2S1、2S2；3S1、3S2等，其对应不同的精度，也有不同的变比的，包括：计量、测量、保护等，参照标牌选好对应的变比即可计算。

注：电流超过电流互感器额定电流时，线圈饱和，二次电流无法转却反映一次电流值。

互感器的容量即互感器的额定输出，就是互感器在额定二次电流及接有额定负荷条件下，互感器所供给二次回路的视在功率值。视在功率等于额定二次电流的平方乘以二次回路阻抗。

举例：某重庆项目使用电流互感器150A/5A，0.5级，2.5VA，互感器后接一块数显电流表，二次接线导线为S2=1.5²，互感器传输距离L=2米，那么我们计算互感器的容量2.5VA是否能够满足0.5级要求。

二次回路阻抗R=ρ.2L/S2=0.0176×4/1.5=0.047Ω( ρ 为铜的导电率， ρ =0.0176 Ω .mm²/m;视在功率=二次导线消耗的功率+电流的功率=5²×0.047+0.05=1.225VA ，符合0.5级要求。

正常情况下，有源滤波器在选择互感器时，一次侧按照系统电流的1.2倍左右选(参考无功补偿的亦可)，二次按照5A，精度0.5级即可。

测试中的有源滤波器

另外电流互感器在接线的时候不能随意操作，需要了解清楚其接线原则，按照这个原则正确的去接线才能够更好的保护好电流互感器和跟它相连接的那些仪器。下面列举几点注意事项：

1、电流互感器二次侧不允许开路。二次开路可能产生严重后果，一是铁芯过热，甚至烧毁互感器;二是由于二次绕组匝数很多，会感应出危险的高电压，危及人身和设备的安全。

2、高压电流互感器的二次侧必须有一点接地。由于高压电流互感器的一次侧为高压，当一、二次线圈之间因绝缘损坏出线高压击穿时，将导致高压进入低压，如果二次线圈一点接地，则将高压引入了大地，可确保人身及设备的安全。但应当注意，电流互感器的二次回路只允许一点接地，而不允许再有接地，否则有可能引起分流，影响使用。

3、低压电流互感器的二次线圈不应该接地。由于低压互感器的电压较低，一、二次线圈间的绝缘欲度大，发生一、二次线圈击穿的可能性小，另外，二次线圈的不接地将使二次回。

4、把仪表的绝缘能力提高，还可使雷击烧毁仪表事故减少。另外，差动保护是采用差动继电器构成的，差动保护两侧电流互感器只能有一点接地，一般把接地点设在保护屏处，而当差动保护采用微机保护装置时，两侧电流互感器应分别接地。

测试中的有源滤波器触摸屏
